青草国产在线视频_欧美精品中文字幕在线视频_国产天堂在线一区二区三区_综合精品二区国产中文字幕_天堂资源最新在线_国产一级毛片一区二区三区精品_国产精品毛片久久久久久无码_国产综合精品久久久久成人影_国产成人久久综合一区_国产精品亚洲一区二区三区久久

一、試驗原理

GB/T4340.1 - 2024 規定，維氏硬度試驗使用頂部兩相對面夾角為 136° 的正四棱錐金剛石壓頭。在特定試驗力作用下，壓頭垂直壓入試樣表面，保持一段規定時間后卸除試驗力。通過測量壓痕對角線長度，利用幾何關系計算出壓痕表面積，維氏硬度值即為試驗力除以壓痕表面積所得的商。該原理確保了測試結果能精確反映材料抵抗塑性變形的能力，且不受材料軟硬程度限制，適用范圍廣泛。

二、適用范圍

與舊版相比，新標準適用范圍顯著擴大。除傳統金屬材料外，新增了硬質合金、其他燒結碳化物，以及金屬和其他無機覆蓋層，如鋁基材上的電泳覆蓋層、自催化涂層、噴涂涂層和陽極涂層等。不過，當垂直于覆蓋層表面測試時，厚度小于 0.030mm 的涂層，以及測試覆蓋層橫截面時厚度小于 0.100mm 的涂層不適用本標準，可采用 GB/T21838.1 測定。同時，標準明確試驗力下限擴展至 0.009807N，壓痕對角線長度范圍為 0.020mm - 1.400mm ，進一步拓寬了測試邊界。

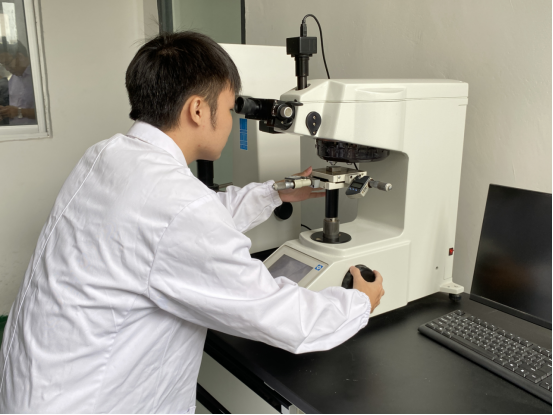

三、設備要求

硬度計：需嚴格符合 GB/T4340.2 和 JJG151 規定，保證在相應試驗力范圍內能精準施加試驗力，確保測試數據的準確性與可靠性。

壓頭：采用符合 GB/T4340.2 規定的正四棱錐金剛石壓頭，其幾何形狀與質量直接影響壓痕質量與測試結果。

對角線測量系統：根據不同對角線長度測量范圍，新標準提出了對應的分辨率要求。如測量范圍在 0.020mm - 0.100mm 時，分辨率應不低于 0.001mm；0.100mm - 0.500mm 時，分辨率不低于 0.002mm 等，以滿足不同精度需求。

四、試樣要求

硬質合金試樣：厚度至少為 1mm，且需去除表面層厚度不小于 0.2mm，以消除表面加工影響，保證測試結果反映材料真實硬度。

金屬及其他無機覆蓋層試樣：對表面粗糙度、厚度測量以及橫截面測量試樣均提出明確要求。如表面粗糙度 Ra 值一般不超過 0.4μm；測量覆蓋層厚度時，應采用合適方法確保測量精度等。

五、試驗程序

新增典型試驗力：新增 HV0.001、HV0.002 等典型試驗力，為不同硬度范圍與特殊材料測試提供更多選擇。

期間核查機制：要求在每個試驗力使用前一周內進行期間核查，若更換壓頭或試驗力變化則推薦進行核查，保障設備持續處于良好運行狀態。

施力與保持時間：明確施力時間目標值為 2s - 8s，保持時間一般為 10s - 15s，特殊材料可適當調整，確保壓痕穩定形成。

壓痕間距與邊緣距離：規定相鄰壓痕中心間距至少為壓痕對角線長度的 2.5 倍，壓痕中心距試樣邊緣距離至少為壓痕對角線長度的 2.5 倍，避免壓痕相互影響與邊緣效應。

曲率修正與硬度轉換：增加曲率修正方法，用于修正曲面試樣測試結果；同時對硬度轉換方法提出要求，方便不同硬度標尺間換算。

六、結果處理與報告

不確定度評估：完整不確定度評估可依據 JCGM100:2008 或 JJF1059.1 進行，全面考量設備精度、測量誤差、材料不均勻性等因素對測試結果的影響。

試驗報告：試驗報告需涵蓋文件編號、試樣信息（材料類型、尺寸、熱處理狀態等）、試驗日期、結果、曲率修正、特殊操作、影響因素、試驗溫度、硬度換算信息等，確保報告內容完整、規范，為后續分析提供充足依據。

GB/T4340.1 - 2024 的發布實施，為金屬材料維氏硬度試驗各環節提供了詳盡規范，有助于提升行業整體測試水平，促進金屬材料研發、生產與應用的高質量發展。
