青草国产在线视频_欧美精品中文字幕在线视频_国产天堂在线一区二区三区_综合精品二区国产中文字幕_天堂资源最新在线_国产一级毛片一区二区三区精品_国产精品毛片久久久久久无码_国产综合精品久久久久成人影_国产成人久久综合一区_国产精品亚洲一区二区三区久久

一、適用范圍

本標準適用于測定金屬材料室溫下的拉伸性能，涵蓋屈服強度、抗拉強度、斷后伸長率、斷面收縮率等多種關鍵力學性能指標的測定。無論是常見的鋼鐵材料，還是銅、鋁等有色金屬及其合金，只要是在室溫條件下進行拉伸性能測試，均可依據此標準執行 。

二、方法原理

在室溫環境中，使用拉力機對標準試樣施加軸向拉伸力，使試樣逐漸產生變形直至斷裂。在這個過程中，通過測量拉力與試樣伸長量，依據相關公式和定義，精確計算出金屬材料的各項拉伸性能指標。例如，屈服強度是材料開始產生明顯塑性變形時的應力，通過力 - 伸長曲線可準確確定 。

三、儀器設備要求

拉力試驗機：具備足夠的載荷能力，精度需符合相關規定，如示值誤差應在 ±1% 以內。其測力系統能準確測量試驗過程中的拉力值，橫梁移動應平穩，速率控制精度高，以滿足不同試驗速率要求 。

引伸計：用于精確測量試樣在拉伸過程中的伸長量。根據測量精度和標距要求，選擇合適類型的引伸計，其精度等級一般為 0.5 級及以上 。

量具：如游標卡尺、千分尺等，用于測量試樣的原始尺寸，精度需滿足測量要求，例如測量試樣直徑或厚度時，量具精度應達 0.01mm 。

四、試樣準備

形狀與尺寸：根據材料類型和測試要求，選擇合適的試樣形狀，常見有圓形、矩形等。試樣尺寸需嚴格按照標準規定，如圓形試樣的直徑、標距長度等都有明確數值要求，以保證測試結果的可比性 。

加工要求：試樣表面應光滑，無明顯加工痕跡、裂紋、砂眼等缺陷。加工過程中要避免對試樣材料性能產生影響，例如冷加工可能導致材料硬化，需進行適當的消除應力處理 。

原始尺寸測量：在試樣平行長度范圍內，至少測量三個截面處的尺寸，取其平均值作為原始尺寸。對于圓形試樣，測量直徑；矩形試樣測量寬度和厚度，測量精度要符合標準規定 。

五、試驗過程

試驗溫度：除非另有規定，試驗應在 10℃ - 35℃的室溫下進行。對于對溫度要求嚴格的試驗，溫度需控制在 23℃±5℃ 。

試驗速率：分為基于應變速率的控制（方法 A）和基于應力速率的控制（方法 B）。方法 A 新增了兩種不同類型應變速率控制模式（方法 A1 和方法 A2），具體選擇取決于材料特性和試驗目的。例如，對于具有明顯屈服現象的材料，應變速率的合理控制能更準確地測定屈服強度 。

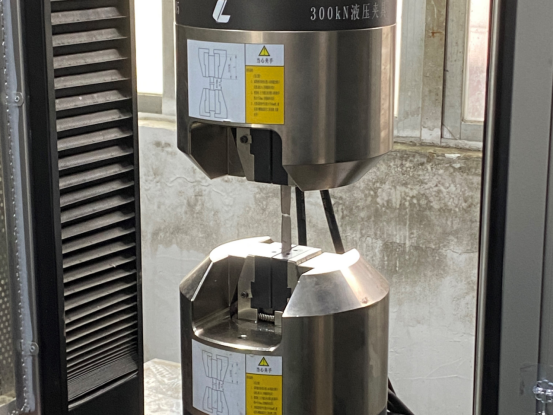

裝夾試樣：將準備好的試樣準確裝夾在拉力試驗機的夾具上，確保試樣的軸線與拉力方向一致，避免偏心受力影響測試結果 。

測量與記錄：啟動試驗機，按照設定的試驗速率施加拉力。使用引伸計測量試樣伸長量，拉力試驗機同步記錄拉力值，直至試樣斷裂。記錄下屈服點對應的力值、最大力值、斷裂時的伸長量等關鍵數據 。

六、結果處理與報告

性能計算：依據測量數據，按照標準中給出的公式，計算屈服強度、抗拉強度、斷后伸長率、斷面收縮率等性能指標。例如，斷后伸長率的計算是通過測量斷后標距長度與原始標距長度的差值，再除以原始標距長度并乘以 100% 。

數值修約：對計算結果進行數值修約，修約規則按照標準規定執行，確保結果的準確性和一致性 。

試驗報告：報告內容應包括試驗材料信息（如材料名稱、牌號、爐號等）、試樣信息（形狀、尺寸等）、試驗條件（溫度、試驗速率等）、測試結果（各項性能指標數值）以及可能影響結果的其他因素等，為后續材料性能評估和應用提供全面準確的依據 。
