在現代工業制造中，焊接作為一種關鍵的連接工藝，廣泛應用于各個領域，從建筑橋梁到航空航天，從汽車船舶到能源設備。焊縫的質量直接關系到結構的安全性與可靠性，因此，焊縫探傷檢測至關重要。而超聲波檢測，憑借其獨特的優勢，成為焊縫探傷領域的重要技術手段。

超聲波檢測的原理

超聲波是一種頻率高于 20kHz 的機械波，它具有良好的方向性和穿透能力。超聲波檢測焊縫的原理基于超聲波在不同介質中傳播時，遇到界面會發生反射、折射和散射的特性。當超聲波從探頭發出，傳入被檢測的焊縫金屬中，如果焊縫內部存在缺陷，如氣孔、夾渣、裂紋等，這些缺陷與周圍完好的金屬材料構成不同的聲阻抗界面，超聲波在這些界面處就會發生反射和散射，部分超聲波能量會返回探頭，形成反射波信號。通過分析反射波的特征，如波幅、傳播時間等，就可以判斷缺陷的存在、位置、大小和形狀等信息。

檢測過程與操作要點

1.檢測前準備：首先要根據焊縫的材質、厚度、形狀以及預計可能出現的缺陷類型，選擇合適的超聲波探頭。探頭的頻率、晶片尺寸等參數對檢測結果有重要影響。例如，對于較薄的焊縫，可選用較高頻率的探頭，以提高檢測靈敏度；而對于較厚的焊縫，則需選擇較低頻率的探頭，以保證足夠的穿透能力。同時，要對檢測設備進行校準，確保儀器的準確性和穩定性。此外，還需對焊縫表面進行清理，去除油污、鐵銹、氧化皮等雜質，以保證超聲波能有效地傳入焊縫內部。

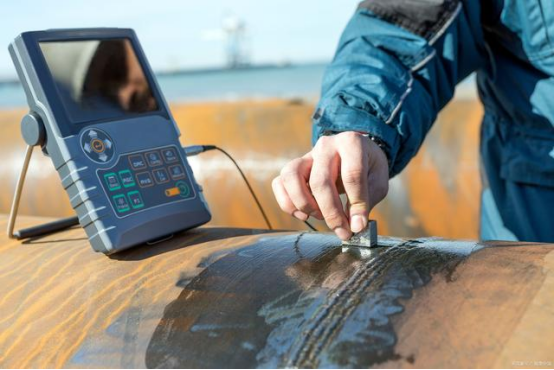

2.檢測實施：將適量的耦合劑均勻涂抹在焊縫表面，使探頭與焊縫表面良好接觸，以減少超聲波在界面的反射損失，保證超聲波順利傳入焊縫。檢測時，探頭沿著焊縫表面按一定的掃查方式移動，常見的掃查方式有鋸齒形掃查、平行掃查、斜平行掃查等。在移動過程中，密切觀察超聲檢測儀屏幕上顯示的波形變化，記錄下反射波的相關信息。對于可疑的反射波信號，要進行仔細分析和定位，通過改變探頭的角度、位置等方法，進一步確定缺陷的具體情況。

3.結果分析與評定：根據檢測得到的反射波信號，結合相關的標準和規范，對焊縫質量進行評定。通過測量反射波的波幅，可以大致判斷缺陷的大小；根據反射波出現的位置和時間，可以確定缺陷在焊縫中的位置。例如，按照相關標準，如果反射波幅超過一定的規定值，且缺陷的尺寸和性質不符合要求，則判定該焊縫存在不合格缺陷。在實際評定過程中，還需要考慮缺陷的密集程度、分布情況等因素，以全面、準確地評估焊縫質量。

超聲波檢測的優勢與局限性

1.優勢：超聲波檢測對內部缺陷具有較高的檢測靈敏度，能夠發現微小的裂紋、氣孔等缺陷，尤其對于埋藏較深的缺陷，其他檢測方法可能難以檢測到，而超聲波檢測卻能有效識別。檢測速度快，能夠在較短的時間內完成對大量焊縫的檢測，適用于生產線上的快速檢測需求。此外，它對人體無害，無需特殊的防護措施，操作相對簡便，檢測成本相對較低，在工業生產中具有較高的性價比。

2.局限性：超聲波檢測對缺陷的定性和定量分析相對復雜，需要檢測人員具備豐富的經驗和專業知識。對于形狀復雜、表面不平整的焊縫，超聲波的傳播和反射情況較為復雜，可能會影響檢測結果的準確性。而且，超聲波檢測只能檢測到與聲束方向垂直或成一定角度的缺陷，如果缺陷的方向與聲束平行，可能無法檢測出來。此外，檢測結果的顯示不像射線檢測那樣直觀，需要檢測人員根據波形特征進行分析和判斷。

焊縫探傷檢測中的超聲波檢測技術，以其獨特的原理和廣泛的應用，為保障焊縫質量、確保工業結構的安全穩定運行發揮著重要作用。盡管它存在一定的局限性，但隨著技術的不斷發展和完善，如相控陣超聲檢測技術的出現，有效地彌補了傳統超聲波檢測的部分不足，使其在焊縫探傷領域的應用前景更加廣闊。在實際應用中，合理選擇檢測方法，充分發揮超聲波檢測的優勢，結合其他檢測手段進行綜合評估，能夠更全面、準確地檢測焊縫質量，為工業生產保駕護航。
