青草国产在线视频_欧美精品中文字幕在线视频_国产天堂在线一区二区三区_综合精品二区国产中文字幕_天堂资源最新在线_国产一级毛片一区二区三区精品_国产精品毛片久久久久久无码_国产综合精品久久久久成人影_国产成人久久综合一区_国产精品亚洲一区二区三区久久

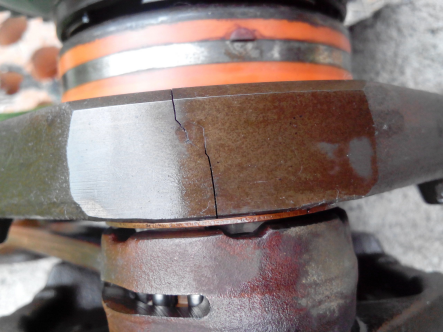

金相失效分析是一門應用廣泛的學科，它通過金相檢測技術對金屬材料在服役過程中的失效現象進行深入分析，旨在找出失效的根本原因，并提出相應的改進措施，以提高材料的可靠性和使用壽命。本文將詳細介紹金相失效分析的基本概念、應用領域、檢測方法以及案例分析。

一、金相失效分析的基本概念

金相分析是通過對金屬材料進行組織和結構的顯微觀察，以確定其中存在的缺陷、相變、晶界等信息的方法。失效分析則是指通過科學的方法對失效的零部件或材料進行詳細的分析，找出失效的原因和機理，從而制定有效的預防和修復策略。金相失效分析將兩者結合，利用金相顯微鏡或掃描電子顯微鏡(SEM)等先進設備，對金屬材料進行微觀結構分析，揭示其失效的根本原因。

二、金相失效分析的應用領域

金相失效分析在多個領域具有廣泛的應用，包括但不限于以下幾個方面：

機械行業：在農機、汽車、機床等機械設備中，金屬失效分析可以幫助確定零部件的失效原因，并提出相應的改進措施，提高設備的可靠性和壽命。

航空航天行業：對于飛機、衛星、火箭等航空器中使用的金屬材料，金相失效分析可以確定其失效原因，并提出改進措施，從而提高航空器的安全性和壽命。

化工行業：在反應釜、管道、閥門等化工設備中，金屬失效分析可以幫助確定其失效原因，并提出相應的改進措施，提高化工設備的可靠性和壽命。

電力行業：在變壓器、電線、電站設備等電力設備中，金相失效分析同樣可以找出失效原因，提高電力設備的可靠性。

船舶行業：對于船體結構、螺旋槳、發動機等零部件，金相失效分析可以幫助確定其失效原因，提高船舶的安全性和壽命。

三、金相失效分析的檢測方法

金相失效分析通常涉及多種檢測方法，包括金相顯微鏡觀察、掃描電子顯微鏡(SEM)觀察、化學分析、超聲波檢測等。這些方法可以綜合使用，以獲取更全面的失效分析信息。

金相顯微鏡觀察：通過對金屬樣品進行切割、拋光和腐蝕處理，使用金相顯微鏡觀察其微觀組織，如晶粒大小、晶界異常、裂紋、氣孔等。

掃描電子顯微鏡(SEM)觀察：SEM具有更高的放大倍數和更好的分辨率，可以進一步觀察材料的微觀形貌和斷口特征，為失效分析提供更詳細的信息。

化學分析：通過檢測材料成分的變化，揭示失效的原因。例如，通過光譜分析可以確定材料中元素的種類和含量，從而判斷材料是否存在成分偏析或雜質過多等問題。

超聲波檢測：用于定量評估材料的缺陷大小、形態等，為失效分析提供補充信息。

四、金相失效分析案例分析

以下通過兩個典型案例來展示金相失效分析在實際應用中的效果。

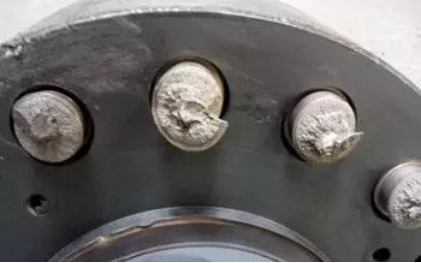

案例一：端聯器螺栓脆性斷裂失效

失效背景：在某重載履帶車輛中，發現多個端聯器螺栓發生脆性斷裂。通過金相失效分析發現，螺栓斷裂部位位于垂直于軸向的螺紋中部，斷口呈起伏狀，無塑性變形，屬于典型的無塑性脆性斷裂。

綜合分析：通過理化檢測和微觀掃描斷口形貌觀察，發現螺栓在裝配時擰緊力矩過大，導致在腐蝕環境下產生應力腐蝕，降低了螺栓的綜合性能，最終導致脆性斷裂。

改進措施：調整熱處理工藝，降低螺栓強度指標，增加韌性；在螺栓表面增加保護層，降低環境對螺栓斷裂的應力腐蝕影響。

案例二：汽車發動機曲軸表面磨削裂紋

失效背景：某汽車發動機曲軸在精磨工序中發現細小裂紋。通過金相失效分析發現，裂紋起源于次表層即拉應力最大處，沿帶狀組織擴展。

綜合分析：由于感應淬火層過深，在鍛件分模面處表面形成較大的殘余拉應力。磨削產生的磨削熱使零件表面的偏析帶產生組織變化和硬度變化，導致裂紋萌生。

改進措施：嚴格控制原材料質量，改善零件磨削性能；通過加大磨削冷卻液容量和減少磨削進給量，降低磨削溫度；在磨削前增加低溫回火工序，減少殘留奧氏體量，降低殘余應力。

五、結語

金相失效分析在提高金屬材料可靠性、延長設備使用壽命方面具有重要作用。通過綜合運用多種檢測方法和深入細致的分析，可以找出材料失效的根本原因，并提出有效的改進措施。未來，隨著科學技術的不斷發展，金相失效分析技術將進一步完善和普及，為更多領域的金屬材料失效問題提供有力支持。
